AHS VARIOcon Überflur - für PKW, LKW, Militär
Seit über 70 Jahren steht der Name AHS für qualitativ hochwertige Produkte und präzise Technik “made in Germany". Unser Unternehmen kann auf eine lange und erfolgreiche Zeit und viel Erfahrung als DER Spezialist für Prüfstände zurückblicken. Zu unserem Produktprogramm zählen u. a. Rollenbremsprüfstände, Leistungs- und Funktionsprüfstände sowie Stoßdämpferprüfstände für Fahrzeuge aller Art, natürlich auch Militärfahrzeuge.
Alle Maschinen werden nach wie vor in Deutschland entwickelt und gefertigt. Dieses ermöglicht uns auch die kundenindividuelle Anpassung z. B. an vorhandene Fundamente oder die Erfüllung von Sonderwünschen bis hin zu komplett kundenindividuellen Anlagen. QUALITÄT wird bei uns groß geschrieben Seit 2001 sind wir nach ISO 9001 zertifiziert, seit 2016 nach DIN ISO 9001:2015.
AHS-Produkte werden weltweit eingesetzt.
Die AHS-Gruppe umfasst die AHS Prüftechnik mit Sitz in Ganderkesee bei Bremen, die AHS Wildau mit Sitz in Wildau im Süden von Berlin sowie die a.p.a. GmbH mit Sitz in Neu-Isenburg.
Am Hauptsitz in Ganderkesee produziert die AHS Prüftechnik auftragsbezogen die kompletten Bodengruppen. Außerdem ist hier der Sitz der Verwaltung sowie der Softwareabteilung.
Die AHS Wildau ist zuständig für die Produktion der Schalt- und Anzeigeschränke sowie elektronischer Bauteile wie DMS-Geber oder Funkdrucktransmitter.
Die a.p.a. GmbH ist als reines Serviceunternehmen auf die Montage, die Wartung und Reparatur sowie die Stückprüfung und Kalibrierung der AHS Prüfstände spezialisiert und betreut Kunden in ganz Deutschland.
Ein elementarer Baustein unserer Firmenpolitik war und ist die auftragsbezogene und kundenindividuelle Produktion “made in Germany”. Quasi in Handarbeit wird jede Maschine aus Rohmaterialien in unseren Werken in Ganderkesee und Berlin gefertigt.
Auch in Zeiten, in denen “Outsourcing” und Reduzierung der Fertigungstiefe haben wir immer klar zu unserer Linie gestanden. Wir sind davon überzeugt, dass die Qualifikation und Erfahrung unserer Mitarbeiter, die Rahmenbedingungen an unseren Standorten sowie die Flexibilität der Fertigung Garanten unseres unternehmerischen Erfolgs und Wachstums sind.
Mit diesem klaren Bekenntnis zum Industriestandort Deutschland haben wir darüber hinaus bis heute unserer sozialen Verantwortung Rechnung getragen. Wir fertigen Prüfstände für alle Arten von Fahrzeugen, vom Motorrad über PKW und LKW bis hin zu Spezialfahrzeugen der Bundeswehr oder des Bergbaus. So unterschiedlich wie die Fahrzeuge, so unterschiedlich sind auch die Bedürfnisse und Wünsche unserer Kunden.
Als familiengeführtes Unternehmen verfügen wir über schlanke Strukturen, die uns zusammen mit unserer hohen Fertigungstiefe eine größtmögliche Flexibilität bei der Erfüllung individueller Kundenwünsche ermöglichen wie z. B. die Anpassung an bestehende Fundamente oder die Berücksichtigung fahrzeugspezifischer Besonderheiten.
Natürlich umfasst unser Produktprogramm Standardgeräte, die aber mit einer Vielzahl von Optionen und - wenn nötig - technischen Anpassungen gemeinsam mit dem Kunden konfiguriert werden können.
Unser Qualitätsverständnis umfasst nicht nur unsere Produkte, sondern auch unsere Prozesse.
Durchgehend seit dem Jahr 2001 lassen wir uns nach der ISO 9001 zertifizieren, aktuell sind wir nach 9001:2015 zertifiziert.
Natürlich liegt uns aber die Qualität unserer Produkte besonders am Herzen. Es ist für uns selbstverständlich, nur die besten Rohstoffe und Bauteile zu verwenden. Alle Mitarbeiter sind fachspezifisch ausgebildet und durchlaufen regelmäßig Schulungen.
Jede von uns hergestellte Maschine wird vor dem Versand noch einmal auf speziellen Prüfplätzen auf Herz und Nieren geprüft. Dabei werden nicht nur die Ausstattung und Baumaße begutachtet, sondern Probeläufe durchgeführt und eine Werkskalibrierung nach geltenden Normen vorgenommen.
Immer wieder macht die AHS Gruppe mit Innovationen auf sich aufmerksam. Im Fokus stehen dabei immer der Kunde und seine Bedürfnisse und somit die Anforderungen der alltäglichen Werkstattpraxis. Zwar kann man die Rolle nicht neu erfinden, jedoch sehr viel drum herum. Beispielsweise wurde der von AHS entwickelte Stabpedalkraftmesser PKM 2012 von einer unabhängigen 8köpfigen Jury 2014 in die Top Five der Kategorie Repair/ Maintenance gewählt und für den Technologie-Award der Krafthand nominiert. Mit dem Prüfstand MultiFunktion hat AHS einen Allrad-Prüfstand entwickelt, der straßengleiche Verhältnisse simuliert.
Varioflex / Variocon 200 Überflur & Mobil – Rollenbremsprüfstand für PKW* und LKW
Schalt- und Anzeigeschrank Ausstattung serienmäßig
Zwei große Analoganzeigen und automatisch umschaltender Messbereich 0 – 6/ 0 – 40 kN
Vier Messbereichanzeigenleuchten
Vier Fahrtrichtungslampen
Aktiver Überlastschutz durch Warnlampe
Alle Anzeigelampen über Leuchtdioden (LED) mit extrem hoher Lebensdauer
Automatiklampe
Einfahrkontrolllampe für aktive Sicherheit
Visuelle Brems-Steuerung über Ampel
Differenzgrenzwertlampe
6 Displays für die Anzeige der Bremsdrücke (Vorrüstung), schlauchgeführt oder über Funk
Kabelfernbedienung mit Totmanntaster für Handbetrieb und Einzelradschaltung mit 20 m Kabel
Spezialschlösser und Silikonabdichtung
Abschließbarer Hauptschalter
PC-Schnittstelle und Netzwerkfähigkeit – auch Workshop-Net
Digitale Differenzanzeige
Vorrüstung für den Anschluss eines AHS-Achstesters AT 5002
Vorrüstung für den Anschluss einer Rad- und Achslastwaage
Rollensatz Ausstattung serienmäßig
geteilter Rollensatz in Überflurausführung
Langlebige, vollkunststoffkorundbeschichtete Prüfrollen Ø in mm = 200
Hochleistungs-Flach-Getriebemotoren in verstärkter Sonderausführung – spritzwassergeschützt und leichtlaufend
Antriebsleistung und seitenversetzter Stern-Dreieckanlauf in kW = 2 x 11
Zuschaltschutz der Motore bei Fremdantrieb
Modernes, wartungsarmes DMS-Messsystem
Trittsicherung
Technische Daten
max. zul. Überfahrlast: 18.000 kg
Mess- und Anzeigebereich in kN = 0-8/ 0-40
Prüfgeschwindigkeit: ca. 2,3 km/h
elektrischer Anschluss: 400V/63A träge
Abmessungen Schalt-/Anzeigeschrank (B x H x T): 800 x 600 x 210mm
Zubehör
Kabelsatz 30 m
Tiefladerausführung 500/3600 mm
Podestrampenbahn mit Auf- und Abfahrrampen (9,50 m Länge je Seite) inkl. 2 Freilaufrollbahnen für das Prüfen von LKW mit starr verbundenen
Antriebsachsen ohne Freischaltmöglichkeit in der Tiefladerausführung (1220 x 1600 mm)
Mobiler Rollwagen für Schaltschrank inklusive Steckverbindung zum Anschluss des Rollensatzes
Thermostatgesteuerte Schrankheizung
Wetterschutzhaube mit Klarsichtbereich
ASA Livestream Box (erforderlich bei Bremsprüfungen nach §29 StVZO, dient ausschließlich der Übermittlung der Prüfdaten an den Sachverständigen) bestehend aus Mini-rechner, mechanischer Bauteile im Rollensatz (Kettenräder, Abstandshalter, Initiatoren, Kabel, Anschlussdose) und elektronischer Bauteile im Schaltschrank (Anschlussplatine und Signalleuchten für Kontrolle und Wartung) sowie Software Modul ASA Livestream und Anschlusskabel
Aufpreis für 2 Prüfgeschwindigkeiten ca. 2,4 und 5 km/h (erforderlich bei Bremsprüfungen von PKW nach §29 StVZO in Deutschland)
AHS Sanftanlauf LKW: Netzentlastung durch erhebliche Reduktion von Spannungsspitzen beim Einschalten des Prüfstands sowie Entlastung der Lagerung, der Getriebe und der Ketten, sowie der Antriebselemente des Fahrzeugs
Aufpreis für 2 x elektrische Motorbremse für die 11 kW Motore
Rad- und Achslastwaage mit acht Sensoren unter den Rollensätzen
integriert, mit Anzeigedisplay (ACHTUNG: nur in Verbindung mit
digitaler Bremskraftdifferenzanzeige Art.-Nr. 90179 und nur für geteilte
Rollensätze)
Zweite Prüfrichtung und Gegenlauf über Fernbedienung
Traktorausführung mit größeren Tastrollen
Aufpreis für 4-fach Industrie-Funkfernbedienung für Handbetrieb und Einzelradschaltung sowie zur drahtlosen Auslösung der Messwerterfassung bei Anschluss einer PC-Anlage (als Ersatz für serienmäßige Kabelfernbedienung)
Feuerverzinkung Rollensatz/ Rollensätze inkl. Rampen
3 pneumatische Funkdrucktransmitter FT 2012 inkl. Empfängerplatine
und Ladebox für sechs Drucktransmitter, inkl. optischer u. akustischer Warneinrichtung
1 x zusätzliche pneumatische Funkdrucktransmitter FT 2012, inkl.
Empfängerplatine
2 x hydraulische Funkdrucktransmitter FT 2012
Pedalkraftmesser PKM KL Funk-Ausführung (zur Befestigung am Fuß mit
verstellbarer Halteschlaufe)
PC-Anlage bestehend aus Rechner, CD-ROM Laufwerk, Netzwerkkarte, 23’’ TFT-Farbmonitor (andere Monitorgrößen auf Anfrage gegen Aufpreis), DIN A4 Farb-Laserdrucker, Tastatur, Maus, Windows-Betriebssystem, inkl. Seriell/USB Adapter (ACHTUNG: Die Ausstattung der PC-Anlage entspricht jeweils dem Stand der Technik, Abweichungen z. B. bei der Einführung eines neuen Betriebssystems sind möglich)
Prüfsoftware PICARO III mit optimaler Bedienerführung, dynamischer Darstellung der Messkurven, Referenzmessungen, Möglichkeit des Aufbaus eines Kundenarchivs, Editiermöglichkeiten, etc.)
Werkstattgerechter, fahrbarer PC-Luxus-Schrank (Pulverbeschichtung, mit Sichtfenster, Tastaturschublade, sep. Druckerfach, Spezialschlössern), inkl. vier Rollen
Power-Pad – mobiler, funkgesteuerter Monitor mit Touchscreen-Bedienung (Ausstattung entspricht jeweils dem Stand der Technik)
Outdoorlösung für PC-Anlage – Sonderlösung auf Anfrage
Kofferlösung mit 15,6 Zoll Notebook und Drucker
Die formulierten Anforderungen können wir von AHS alle erfüllen, es handelt sich hierbei um unser Kerngeschäft.
Technische Mindestanforderungen (indikativ)
Achslast > 18 t: AHS: ✅ Konstruktion ausgelegt auf 20 t
Zwei Prüfgeschwindigkeiten (PKW / LKW): AHS: ✅ 5 km/h und 2,3 km/h
Einzel- und Tandemachsen: AHS: ✅ ohne Probleme prüfbar
Bis zu 8 Achsen: AHS: ✅ ohne Probleme prüfbar

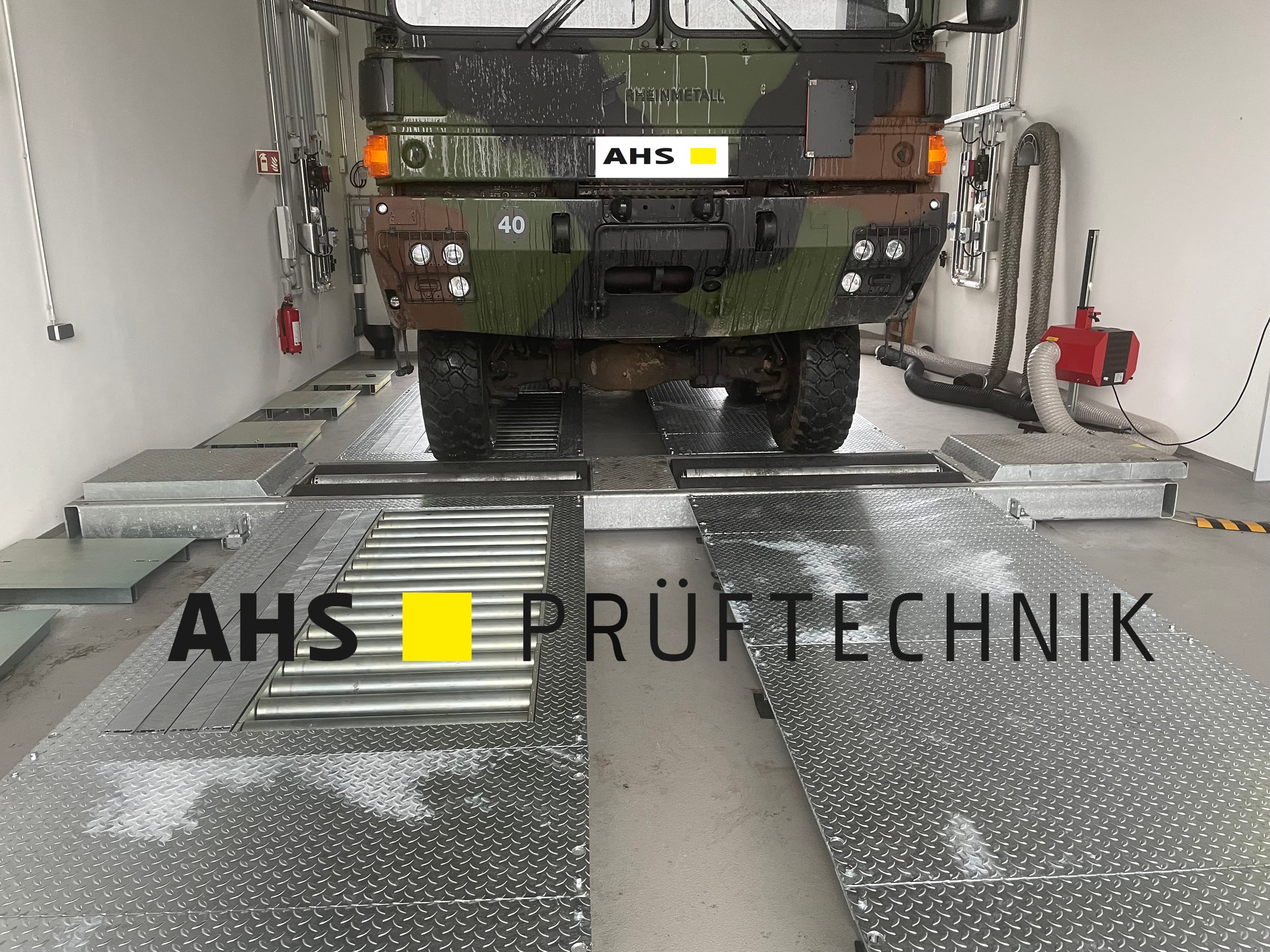

Antriebsarten:4×4, 6×6, 8×8, permanenter Allrad, zuschaltbarer Allrad, Verteilergetriebe: AHS: ✅ Podestrampenbahn mit Auf- und Abfahrrampen (9,50 m Länge je Seite) inkl. 2 Freilaufrollbahnen, zusätzlich Gegenlauf
Prüfbreite > 3.200 mm: AHS: ✅ Tieflader-Ausführung mit Prüfbreite min. 500 / max. 3600 mm
Überflur-Ausführung: AHS: ✅
Jeder AHS Prüfstand kann mit Zubehör aufgerüstet werden, siehe hierzu bei der Beschreibung der Lösung weiter oben die Punkte unter "Zubehör"
Innovationsgrad
🟨 Neue Connect-Technologie für zukunftsweisende Elektronik
🟨 Hocheffiziente Antriebskonzepte für optimale Energiebilanz und niedrige Betriebskosten
🟨 Problemorientierte Lösungen für verschiedene Allrad-Antriebe
🟨 Moderne App-Kommunikation für höchste Bedienerfreundlichkeit
Militärische Einrichtungen verschiedener Länder gehören schon seit vielen Jahren zu den AHS Stammkunden.
AHS Prüfstände werden aktuell eingesetzt von
der Deutschen Bundeswehr
der British Army
der United States Army
dem Königlichen Heer der Niederlande
den Irish Defence Forces
auf Stützpunkten im In- und Ausland sowie im Kampfeinsatz.
Darüber hinaus beliefern wir neben LKW Werkstätten zahlreiche Bus- und Entsorgungsbetriebe, Gabelstaplerhersteller, Reinigungsmaschinenhersteller, Agrarmaschinenhersteller etc. Eine Liste mit Referenzen kann bei Bedarf gerne nachgereicht werden.
AHS Prüfstände sind robust, von hoher Qualität und technisch ausgefeilt. Eine langfristige Ersatzteilversorgung ist durch die hohe Fertigungstiefe, ausgewählte Lieferanten und Produktion madein Germany garantiert. In der Regel beträgt der Lebenszyklus >20 Jahre.
Typische Wartungsarbeiten
Kontrolle der Ketten - Alle drei Monate - Durch Fachpersonal des Betreibers
Abschmieren der Lager und Ketten - Alle sechs Monate - Durch Fachpersonal des Betreibers
Wechsel des Getriebeöls - Alle 5 Jahre - Durch Fachpersonal des Betreibers
Kalibrierung
Gemäß §29 StVZO nach DAKKS - Alle zwei Jahre - Durch zertifizierten AHS Servicetechniker, Kosten inkl. Anfahrt circa € 1.000,--
Betriebskosten
Betriebskosten umfassen im wesentlichen die Kosten für Strom, diese sind im wesentlichen proportional abhängig von der Nutzung und können durch Einbau eines Sanftanlaufs erheblich reduziert werden.
